Înțelegerea lipirii prin val
Lipirea prin val este un proces de fabricație electronică de mare volum utilizat pentru a crea îmbinări de lipire fiabile între componentele electronice și plăcile de circuite imprimate (PCB). Acest proces automatizat este folosit în mod obișnuit în asamblarea PCB-urilor, în special în producția de electronice de larg consum, componente auto și dispozitive de comunicație.
Cum funcționează lipirea prin val?
Lipirea prin val implică mai mulți pași cheie:
- Pregătire: PCB-ul este mai întâi acoperit cu un strat de flux pentru a facilita procesul de lipire, prevenind oxidarea și îmbunătățind umezirea lipitului.
- Plasarea componentelor: Componentele sunt plasate pe PCB fie manual, fie prin mașini automate de preluare și plasare.
- Sistem transportor: PCB-ul este încărcat pe o bandă transportoare și trecut printr-o serie de stații care includ fluxul, preîncălzirea, valul de lipit și răcirea.
- Fluxare: Stația de fluxare aplică flux pe PCB, asigurându-se că suprafețele componentelor și ale PCB-ului sunt acoperite corespunzător.
- Preîncălzire: Zona de preîncălzire încălzește PCB-ul la o anumită temperatură pentru a-l pregăti pentru lipire, ceea ce ajută la reducerea șocului termic asupra componentelor.

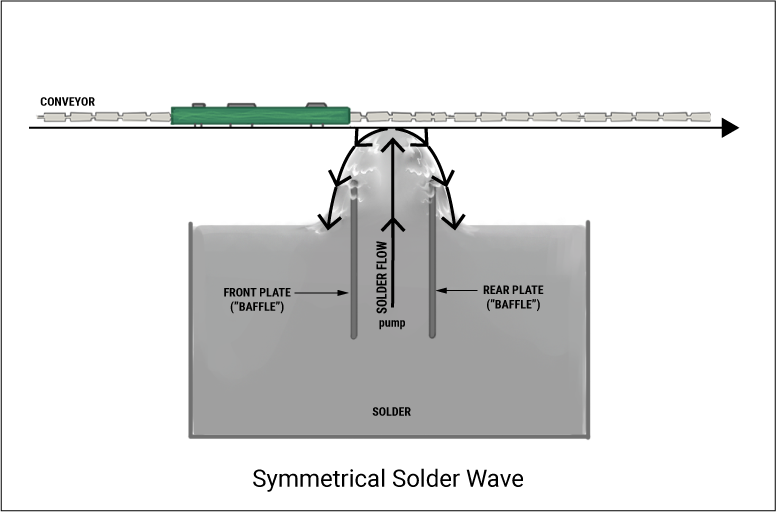

- Solder Wave: Inima procesului de lipit prin valuri, această etapă implică trecerea PCB-ului peste un val de lipit topit. Valul poate avea forma unei rampe, iar înălțimea și viteza acestuia pot fi reglate în funcție de cerințele specifice ansamblului.
- Răcire: După valul de lipit, PCB-ul trece printr-un tunel de răcire care solidifică îmbinările de lipit, fixând componentele de PCB.
Care sunt beneficiile cheie ale lipirii prin val?
- Eficiență: Lipirea prin val permite o producție automată și de mare viteză, crescând semnificativ randamentul și reducând costurile forței de muncă.
- Consecvență: Acest proces asigură calitate și fiabilitate consecventă a îmbinărilor de lipit, ceea ce este crucial pentru ansamblurile electronice.
- Cost-Eficient: Capacitatea de a lipi mai multe îmbinări simultan reduce costurile pe unitate, făcând lipirea cu val o opțiune rentabilă pentru producția de masă.
- Versatilitate: Lipirea prin val poate fi adaptată pentru diferite tipuri de PCB-uri, inclusiv plăci cu o singură față și cu două fețe, ceea ce o face o soluție flexibilă pentru diferite nevoi de producție.
Care sunt provocările comune în lipirea prin valuri?
- Daune termice: Căldura excesivă poate deteriora componentele sensibile și poate cauza probleme cum ar fi lipirea punților sau ridicarea componentelor.
- Flux Rezidue: Fluxul rezidual poate cauza probleme de fiabilitate și poate necesita pași suplimentari de curățare.
- Defecte ale îmbinărilor de lipit: Practicile necorespunzătoare de lipire pot duce la defecte precum umezirea slabă, îmbinările reci sau lipirea insuficientă.
Concluzie
Lipirea prin valuri este un instrument puternic în domeniul producției de electronice, oferind eficiență ridicată, consistență și rentabilitate. Înțelegerea procesului, a beneficiilor acestuia și a potențialelor provocări este esențială pentru oricine implicat în producția și asamblarea componentelor electronice. Cu progresele continue ale tehnologiei, lipirea prin val rămâne un proces cheie în căutarea unor ansambluri electronice mai fiabile și mai rentabile.
